YJHLV系列威力巴流量計的低壓孔實現本質防堵，一般情況下，灰塵、沙子和顆粒在渦街力的作用下，集中在探頭的后部。而威力巴流量計的獨特設計，使低壓取壓孔位于探頭側后兩邊，流體分離點和尾跡區的前部，這種設計從本質上防止了堵塞并且能產生一個非常穩定的低壓信號，適用于氣體、液體和蒸汽的高精度流量測量。

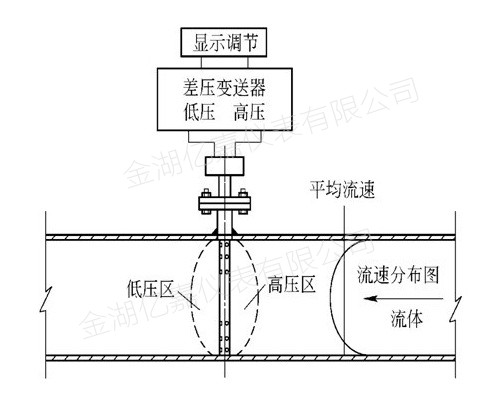

YJHLV系列威力巴流量計的測量原理：
當流體流經威力巴流量計傳感器（探頭）時，造成流束部分收縮同時流體又堅持活動狀況，因此在流束截面積最小處流速最大，依據伯努利方程動能、勢能相互轉化的原理，在流速載面積最小處流體的靜壓力最低。
因此在傳感器人員側和出口側形成正負壓差△P，而此△P與流量平方成正比。威力巴流量計刺進式差壓流量計利用這種原理進行流量丈量，行將△P信號由導壓管傳輸，經過差壓變送器到智能流量核算顯現操控儀，進行流量累積顯現。

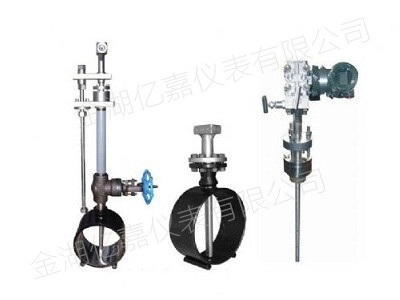

YJHLV系列威力巴流量計的主要特點：
1、 根據空氣動力學原理設計的測量型面，經過特殊的工藝處理可使產生的流體牽引力和渦街脫落力非常小。
2、 取在側面的靜壓孔，產生的靜壓位于流體與傳感器分離點之前，是一種完全穩定的非脈動差壓信號。
3、 結構上沒有可移動部件，可保證傳感器的高壽命，并保證長期的穩定性和無精度漂移。
4、 精度高(≤1.0%)、重復性好(≤1.0%)。
5、 節能：由于引起壓力損失極低，使能耗大大降低。與其他流量計相比運行成本最低。在應用中可很快收回儀表成本。
6、 防塵：靜壓孔取在傳感器的兩側后，對介質中的異物及不靈敏，是一種理想的流量傳感器。
7、 均速管(威力巴)流量傳感器有許多特殊的材料供選擇，以滿足具有腐蝕性，超高溫，超高壓的需要。
8、 均速管(威力巴)流量傳感器可整年工作，基本免維護。
9、 安裝簡便，費用很低。
YJHLV系列威力巴流量計的技術參數：
測量精度：± 1.0111
重復精度：± 0.1212
適用壓力：0～40MPa
適用溫度：－ 180℃～＋ 550℃
測量上限：取決于探頭強度測量下限：取決于測量最小差壓要求
量 程 比：大于10∶1
適用管徑：38mm～9,000mm 圓管、方管
適用介質：滿管、單向流動的、單向的氣體、蒸汽和粘度不大于1 0 厘泊的液體
YJHLV系列威力巴流量計的產品選型：
|
規格代碼 |
說明 |
||||||||||||
|
企標 |
YJ |
金湖億嘉儀表 |
|||||||||||
|
儀表種類 |
HLV |
||||||||||||
|
通徑代碼 |
-XXX |
例:100表示DN100 |
|||||||||||
|
結構形式 |
Z |
智能一體化 |
|||||||||||
|
L |
分體式 |
||||||||||||
|
被測量介質 |
1 |
液體 |
|||||||||||
|
2 |
氣體 |
||||||||||||
|
3 |
蒸汽 |
||||||||||||
|
本體形式 |
1 |
管道法蘭式 |
|||||||||||
|
2 |
法蘭連接插入式 |
||||||||||||
|
3 |
螺紋連接插入式 |
||||||||||||
|
管道靜壓 |
A |
0～0.6MPa |
|||||||||||
|
B |
0～1.0MPa |
||||||||||||
|
C |
0～1.6MPa |
||||||||||||
|
D |
0～2.5MPa |
||||||||||||
|
E |
0～4.0MPa |
||||||||||||
|
F |
0～6.3MPa |
||||||||||||
|
G |
0～10MPa |
||||||||||||
|
H |
0～16MPa |
||||||||||||
|
I |
0～25MPa |
||||||||||||
|
J |
0～40MPa |
||||||||||||
|
工藝條件 |
0 |
普通 |
|||||||||||
|
1 |
防腐 |
||||||||||||
|
2 |
高溫 |
||||||||||||
|
3 |
防爆 |
||||||||||||
|
補償方式 |
0 |
無補償 |
|||||||||||
|
P |
單壓力補償 |
||||||||||||
|
T |
單溫度補償 |
||||||||||||
|
Q |
壓力、溫度全補償 |
||||||||||||
|
一體化信號輸出 |
0 |
無 |
|||||||||||
|
1 |
4～20mA |
||||||||||||
|
2 |
脈沖 |
||||||||||||
|
3 |
Hart |
||||||||||||
|
一體化供電方式 |
0 |
內部電池供電 |
|||||||||||
|
1 |
電池與24VDC雙選擇供電 |
||||||||||||
|
2 |
外24VDC供電 |
||||||||||||
|
儀表量程 |
-XXX |
例：2000表示對應的最大流量為2000m3/h |
|||||||||||
YJHLV系列威力巴流量計質量承諾：
金湖億嘉儀表有限公司主營電磁流量計、渦街流量計、孔板流量計、磁翻板液位計、玻璃板液位計等產品，并為所有產品提供一年的質保。一年內如出現產品質量問題（不包括易損件或輔件）一律免費維修，并免費提供技術支持。
咨詢熱線0517-86936880 15358661880
