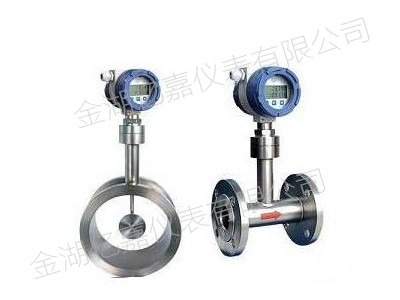

YJ-BSL系列靶式流量計于六十年代開始應用于工業流量測量，主要用于解決高粘度、低雷諾數流體的流量測量，先后經歷了氣動表和電動表兩大發展階段，YJ-BSL系列智能靶式流量計是在原有應變片式靶式流量計測量原理的基礎上,采用了最新型電容力傳感器作為測量和敏感傳遞元件，同時利用了現代數字智能處理技術而研制的一種新式流量計量儀表。
YJ-BSL系列靶式流量計應用范圍：
氣體類： 煤氣、空氣、氫氣、天然氣、氮氣、液化石油氣、過氧化氫、煙道氣、甲烷、丁烷、氯氣、混合氣等。
液體類：
重油、石蠟、瀝青、硫酸、食用油、渣油、丙酮、柴油、礦井水、洗滌劑、醬油、汽油、硅油、糖漿、溶劑 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、鹽水、漿糊、墨水、冷卻劑、乙二醇、礦物油 、液態糖、鹽酸、汽車涂料、樹脂、牛油、 菜油、液氧、洗發液、牙膏、凝膠、燃油、牛奶、漂白劑、調節劑、蘇打、添加劑、清洗劑、堿性、氨、船用油、化學試劑、煤油、甘油、染料、水、硝酸 、高沸點有機溶液、豬油、添加劑、酒精、油、乙烯、聚丙烯、甲苯等

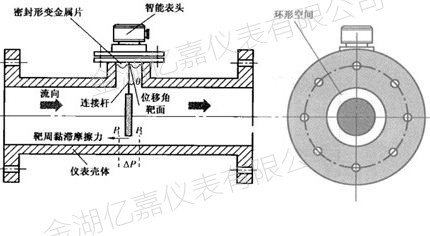

YJ-BSL系列靶式流量計測量原理：
靶式流量計精度高、防腐蝕強，適用于粘度高的介質測量，當介質在測量管中流動時，因其自身的動能與靶板產生壓差，而產生對靶板的作用力，使靶板產生微量的位移，其作用力的大小與介質流速的平方成正比，其數學公式：
F = Cd?A?ρ?V2/2
F:靶板所受的作用力
Cd：流體阻力系數
A：靶板對測量管軸向投影面積
ρ：工況下介質密度
V：介質在測量管中的特征流速
靶板所受的作用力，經靶桿傳遞使傳感器的彈性體產生微量變化，經過電路轉換，輸出相應的電信號。
YJ-BSL系列靶式流量計主要特點：
1、可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定；
2、具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低；
3、具有一體化溫度、壓力補償，直接輸出質量或標方；
4、具有可選小信號切除、非線性修正、濾波時間可選擇；
5、能準確測量各種常溫、高溫500 度、低溫-200 度工況下的氣體、液體流量；
6、計量準確，精度可達到0.2222%；
7、重復性好，一般為0.05555%～0.08888%，測量快速；
8、壓力損失小，僅為標準孔板的1/2△P 左右；
9、抗干擾，抗雜質能力特強；
10、可根據實際需要更換阻流件（靶片）而改變量程；
11、低功耗電池現場顯示，能在線直讀示值，顯示屏可同時讀取瞬時和累積流量及百分比棒圖；
12、安裝簡單方便，極易維護；
13、多種輸出形式，能遠傳各種參數；
14、抗震動性強，一定范圍內可測脈動流。
YJ-BSL系列靶式流量計技術參數：
1、測量范圍0-400t／h
2、精度等級：0.5％FS 1.0％FS 2.0％FS
3、輸出信號：4～20mA 二線制輸出與流量成線性關系
4、供電電壓：12～36VDC
5、公稱壓力：1.6 2.5 4.0 6.4MPa
6、環境溫度：－30℃～60℃（特殊：-40℃～80℃）
7、介質溫度：普通型≤100℃（無散熱片） 高溫型≤400℃（帶散熱片）
8、接液材質：測量室為碳鋼或1Cr18i9Ti；其余為1Cr18Ni9Ti；
9、外殼材質：鑄鋁
10、法蘭標準：DIN2501 特殊型由用戶選擇
11、電纜接口：M20*1.5（內螺紋）
12、防護等級：IP65
13、負載特性：最大負載電阻＝50*（電源電壓－12）=600Ω@24V
14、報警輸出：集電極開路形式，最大輸入電流100mA，最大開關電壓30VDC，帶有偏差帶控制
15、脈沖輸出：最小脈寬50ms，可雙路輸出
16、最大累積流量顯示值50000單位，自動復位
17、阻尼時間：1～100秒任意可調
18、防爆形式、防爆標志、防爆合格證編號
YJ-BSL系列靶式流量計產品選型：
|
型號 |
口徑 |
智能靶式流量計 |
|||||
|
YJ-BSL |
10~5000 |
||||||
|
|
|
代號 |
儀表類型 |
|
|||
|
A* |
錐管螺紋式 |
||||||
|
A |
管道法蘭式 |
||||||
|
B |
夾裝式 |
||||||
|
C |
插入式 |
||||||
|
D |
在線可拆裝式 |
||||||
|
E |
其它 |
||||||
|
|
代號 |
介質類型 |
|
||||
|
Y |
液體 |
||||||
|
Q |
氣體 |
||||||
|
Z |
蒸汽 |
||||||
|
|
代號 |
介質溫度 |
|||||
|
D |
低溫(-30℃～-200℃) |
||||||
|
C |
常溫(-20℃～+80℃) |
||||||
|
Z |
中溫(+80℃～+200℃) |
||||||
|
G |
高溫(+200℃～+500℃) |
||||||
|
公稱壓力 |
A：0.6MPa B：1.0MPa C：1.6MPaD：2.5MPa E：4.0MPa F：5.0MPaG：10.0MPa H：15.0MPa I：20.0MPaJ：25.0MPa K：42.0MPa L：2.0MPaM：6.3MPa N：11.0MPa O：16.0MPaP：26.0MPa |
||||||
|
補償形式 |
P：壓力補償 |
T：溫度補償 |
|||||
|
輸出形式 |
N |
無輸出（內置鋰電池表頭顯示） |
|||||
|
S |
脈沖輸出 |
||||||
|
R |
通訊輸出 |
||||||
|
I |
4～20mA電流輸出（二線制） |
||||||
|
K |
報警開關量輸出 |
||||||
|
G |
GPRS無線遠傳 |
||||||
|
防爆結構 |
X |
本安型 |
|||||
|
Y |
隔爆型 |
||||||
|
殼體材料 |
T |
碳鋼 |
|||||
|
N |
不銹鋼 |
||||||
|
Q |
特殊材料 |
||||||
|
傳感器材質 |
1 |
哈氏合金 |
|||||
|
|
|
|
|
2 |
鈦 |
||
|
3 |
304不銹鋼 |
||||||
|
4 |
特殊材料 |
||||||
YJ-BSL系列靶式流量計質量承諾：
金湖億嘉儀表有限公司主營電磁流量計、渦街流量計、孔板流量計、磁翻板液位計、玻璃板液位計等產品，并為所有產品提供一年的質保。一年內如出現產品質量問題（不包括易損件或輔件）一律免費維修，并免費提供技術支持。
咨詢熱線0517-86936880 15358661880
